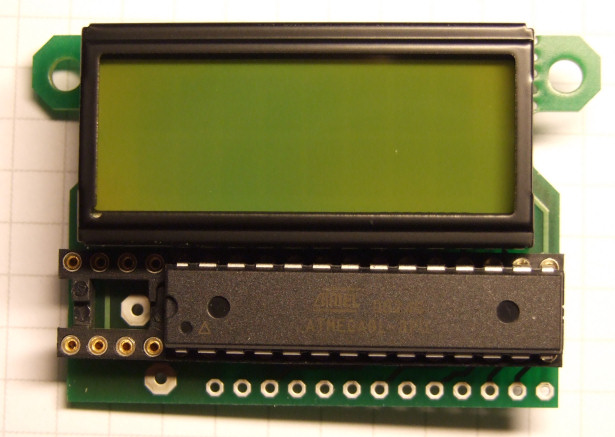

Herzstück des DMX Testers ist diese Patine mit 2x8 Zeichen Display von "Electronic Assembly" und ATMEL Mega 8-Prozessor. Da das Gerät mit 3 Mignon-Zellen mit je 1,5 Volt betrieben wird, wurde der Typ "ATMEGA8L-8PU" gewählt. "L" steht für Low-Power.

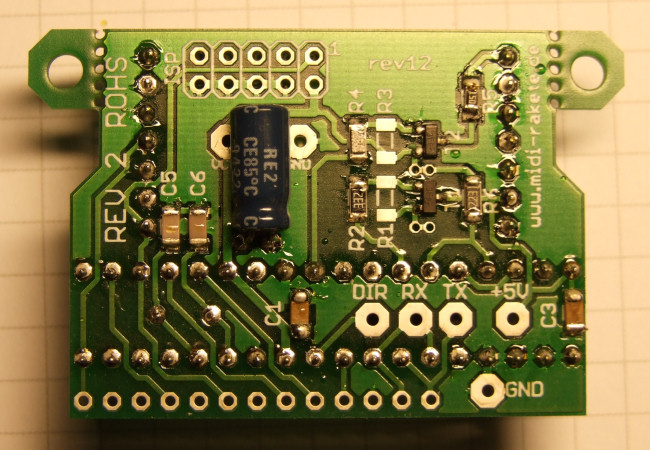

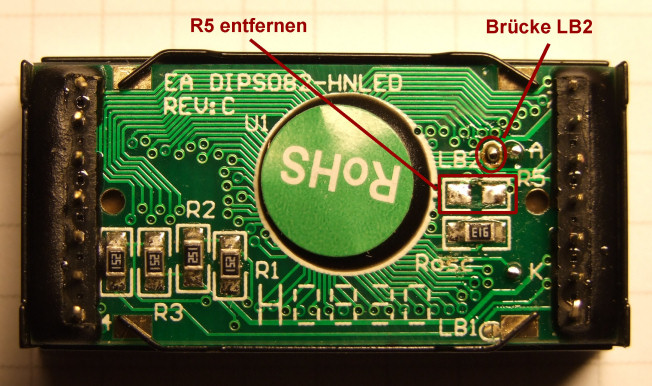

Für die Schaltbarkeit der Display-Beleuchtung
muss ein Widerstand entfernt werden und eine Brücke gelötet
werden:

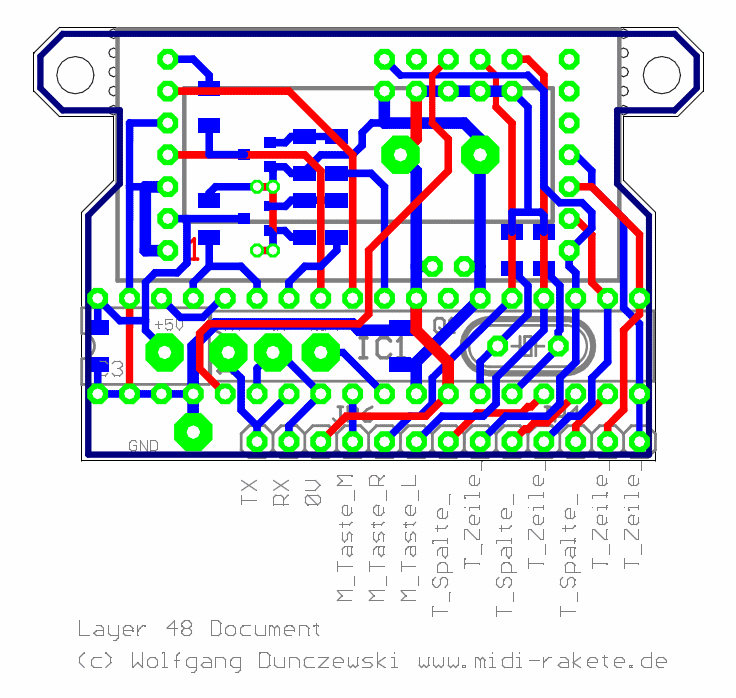

Das ist die Bestückungsseite mit der Übersicht der Anschlüsse für die Tasten:

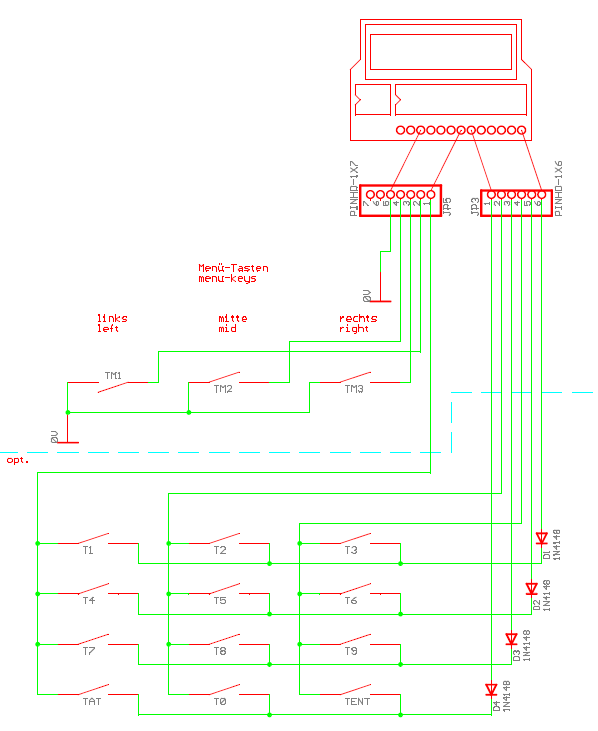

Die Tasten werden wie folgt angeschlossen (Der Betrieb mit nur 3 Menütasten ist möglich):
Der DMX-Tester verwaltet die DMX-Signale nur als TTL-Signale. Zur Anbindung an DMX wird noch ein "differential bus transceiver" wie z.B. dem SN75176 benötigt. Dadurch ist es möglich, die Platine in vorhandene Geräte einzubauen und direkt an 0V, +5V und DMX(TTL) anzuschließen. Wer will kann auch eine galvanische Trennung des DMX-Signals aufbauen. Die Schaltung gibt ein "DIR"-Signal für die Sende-Richtung TX oder RX aus. Dadurch ist es möglich den Bus-Transceiver als Sender und Empfänger zu nutzen und z.B. den Neutrik NC3FM-C convertCON zu benutzen (Stecker und Buchse in einem):
Diese Platine ist ab sofort als Bausatz für 49,00 Euro zzgl. 5 Euro erhältlich. Im Bausatz enthalten sind 2-seitige Platine mit Lötstopp und Aufdruck, LED-Display (bitte nicht Widerstand und Brücke vergessen), Sockel, restliche Bauteile und programmiertes IC.
Die Preise entsprechen den EKs von PCB-Pool und Reichelt. Die Software ist nicht frei und in den 49 Euro sind 15 Euro für eine Lizenz und Entwicklungskosten enthalten.
Bei evtl. Updates werden die ATMEL-ICs getauscht. Bestellungen bitte per Email und wenn möglich PayPal
Folge Funktionen werden in dieser
Anleitung
beschrieben.
Vorschläge zum Einbau:
Dies ist eine Möglichkeit, wie der DMX-Tester aufgebaut werden kann:
Das kleinste Gehäuse aus der Streaming-Line von Bopla mit Schutzgummi (Dieser ist wichtig wegen 2mm Platzgewinn im Gehäuse):

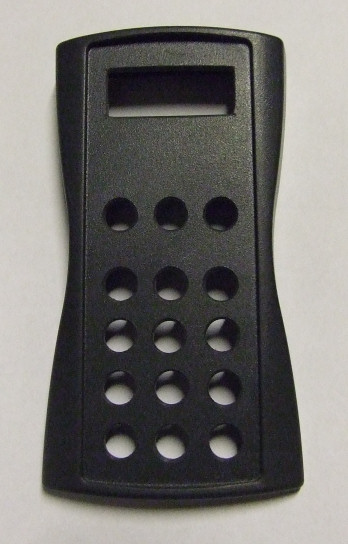

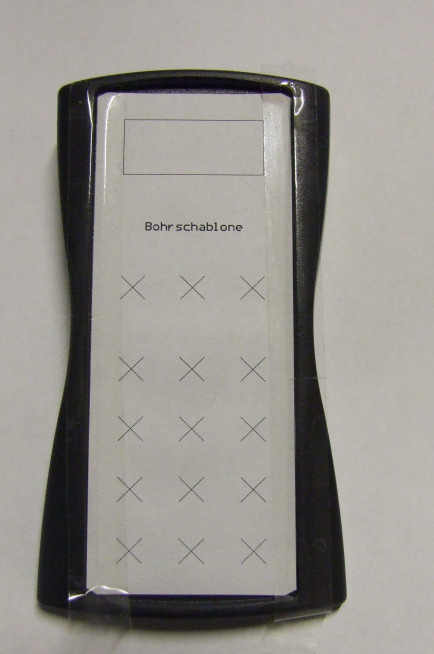

Die Bohrungen wurden mit einem Bohrer mit Zentrierspitze gemacht. Der Display-Ausschnitt gefeilt:

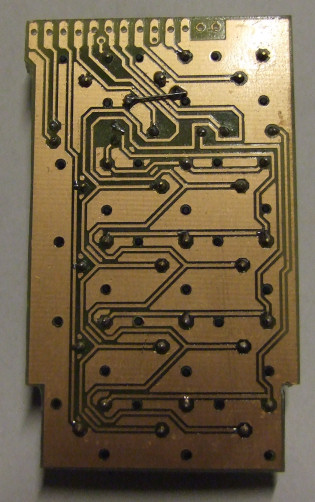

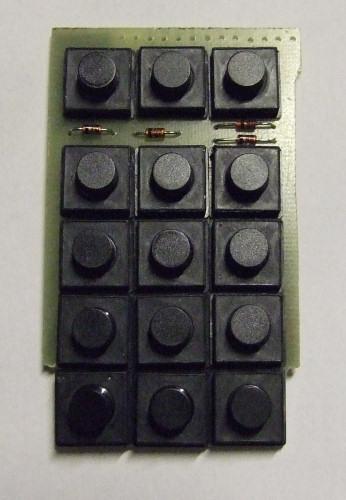

Für die Tasten wird eine einseitige Platine benötigt:

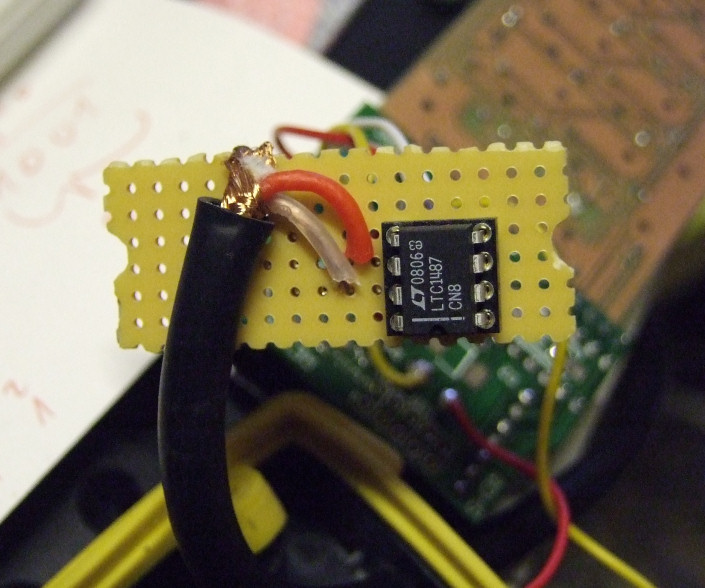

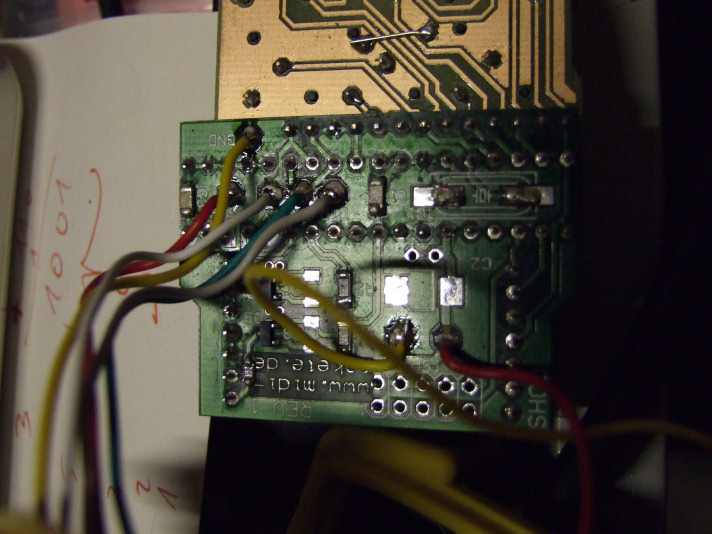

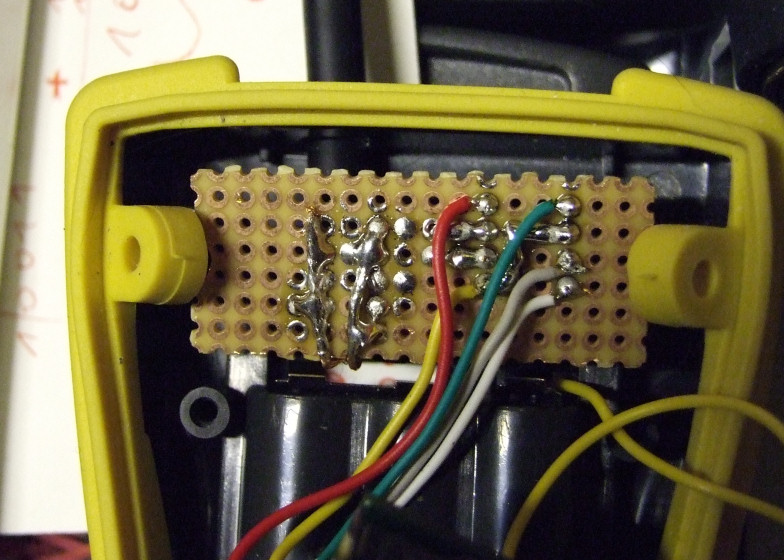

Anbindung des DMX mit einer kleinen Lochraster-Platine:

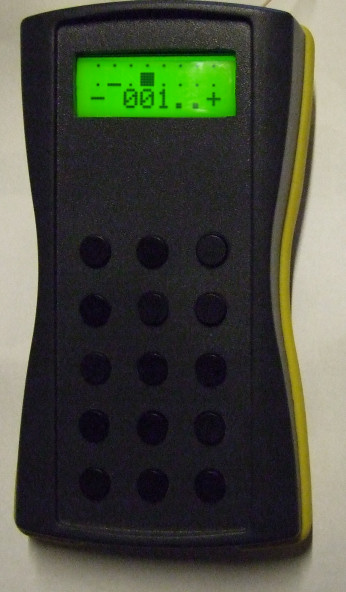

So sieht er nun aus. Der Kosten liegen bei ca. 90 Euro. Der Stecker/Buchse ist außerhalb an einen 20cm langen Kabel:
Sollte sich jemand für dieses Gehäuse entscheiden, kann ich die Ausbrüche ab Mai für 10 Euro von einer CNC machen lassen.
